# III. Network Togologies

Cấu trúc liên kết mạng là một bản đồ trực quan để hiểu cấu trúc vật lý hoặc logic của mạng máy tính.

Vị trí của các thiết bị và cáp trong mạng là một trong những yếu tố quyết định cấu trúc liên kết mạng.

Có rất nhiều lợi ích khi có cấu trúc liên kết mạng.

Ví dụ: có thể xem (các) thiết bị nào khác trong mạng sẽ bị ảnh hưởng nếu một thiết bị trên mạng không thực hiện được nhiệm vụ của nó.

Nếu chúng ta đang xem cấu trúc liên kết mạng của một mạng lớn, có thể thấy các mạng con trong mạng và các thiết bị mà nó được kết nối.

Cấu trúc liên kết mạng được chia thành 2 loại:

* Physical Topology: Đây là một loại cấu trúc liên kết trong đó tất cả các thiết bị và thành phần trong mạng được **vẽ theo vị trí chính xác** của chúng. Nhìn vào cấu trúc liên kết này, người ta có thể thấy **hệ thống cáp nào** được thực hiện trên đường dẫn và thiết bị nào. Những gì nhìn thấy trong bản vẽ có một bản sao vật lý. Ví dụ: nếu có một thiết bị mạng trong đường dẫn từ thiết bị A đến thiết bị B, thiết bị này sẽ được nhìn thấy trong cấu trúc liên kết vật lý.
* Logical Topology: Nó không hiển thị vị trí chính xác của các thiết bị trong cấu trúc liên kết như cấu trúc liên kết vật lý. Nó thường chứa ít phần tử hơn cấu trúc liên kết vật lý. Bởi vì **luồng dữ liệu** rất quan trọng trong cấu trúc liên kết logic. Ví dụ: dữ liệu đi từ thiết bị A đến thiết bị B có thể không được đưa vào cấu trúc liên kết nếu nó truyền qua thiết bị C giữa thiết bị A và thiết bị B và thiết bị C không ảnh hưởng đến dữ liệu cần được hiển thị trên đó. Trong cấu trúc liên kết này, đường dẫn của luồng dữ liệu được mong muốn được nhấn mạnh hơn là vị trí vật lý của thiết bị.

## 1. Ring Topology

Nó hoạt động theo logic vòng kín.

Dữ liệu được gửi đi vòng quanh vòng theo một hướng cho đến khi đến đích.

Mỗi nút chuyển dữ liệu đến qua nó và đảm bảo rằng nó đến được đích.

Không có mối quan hệ phân cấp giữa các nút.

<figure><img src="https://ld-images-2.s3.us-east-2.amazonaws.com/Network+Fundamentals/images/topology1.gif" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/hQBGne6N63uN4Taoqqn8" alt=""><figcaption></figcaption></figure>

Ưu điểm:

* Nó hoạt động tốt hơn **bus topology** trong lưu lượng mạng lớn
* Nó không cần nút (node) trung tâm
* Dễ dàng để cài đặt và cấu hình vì chỉ cần 2 lần thay đổi kết nối để thêm a new node
* Do cấu trúc point-to-point (điểm-điểm), việc kiểm tra và sửa lỗi có thể được thực hiện dễ dàng.

Nhược điểm:

* Khi có nột node không truyền tải, toàn bộ mạng sẽ bị ảnh hưởng bất lợi.
* toàn bộ mạng có thể bị ảnh hưởng bất lợi nếu các node được thêm vào hoặc di chuyển.
* Độ trễ truyền trong mạng tăng tỷ lệ thuận với số lượng nút.
* Băng thông được chia sẻ trên tất cả các kết nối giữa các thiết bị.

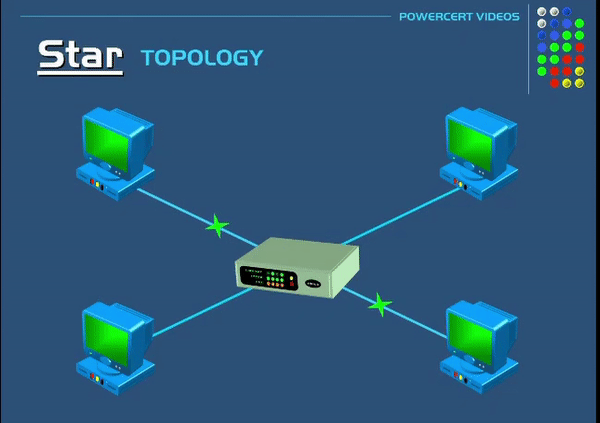

## 2. Star Topology

Mỗi nút trong cấu trúc liên kết hình sao được kết nối với một nút trung tâm.&#x20;

Tất cả luồng dữ liệu được thực hiện thông qua nút trung tâm.

Cấu trúc liên kết hình sao là một trong những cấu trúc liên kết mạng máy tính phổ biến nhất.<br>

<figure><img src="https://ld-images-2.s3.us-east-2.amazonaws.com/Network+Fundamentals/images/topology2.gif" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/3uXlNgugU7iCZn5uUEfw" alt=""><figcaption></figcaption></figure>

Ưu điểm:

* Khi một node bị ngắt kết nối, các nút khác sẽ không bị ảnh hưởng bất lợi
* trong trường hợp thêm hoặc bớt các nút mới, hoạt động của mạng không bị gián đoạn
* Nó cung cấp hiệu suất mạng tốt dưới lưu lượng truy cập lớn.
* Nó phù hợp để sử dụng trong các mạng lớn với nhiều thiết bị.

Nhược điểm:

* Chi phí cao do cần có hệ thống cáp để mỗi node được kết nối với node trung tâm.
* trong trường hợp nút trung tâp bị lỗi, tất cả các nút kết nối sẽ bị ảnh hưởng xấu, do đó các kết nối bị đứt.

## 3. Mesh Topology

Đây là cấu trúc liên kết mạng trong đó không có nút trung tâm và mỗi nút có thể được kết nối trực tiếp với nút kia.&#x20;

Cấu trúc liên kết dạng lưới không phải là cấu trúc liên kết phù hợp cho các mạng lớn.&#x20;

Nó được chia thành 2 loại: Full-Mesh và Partial-Mesh

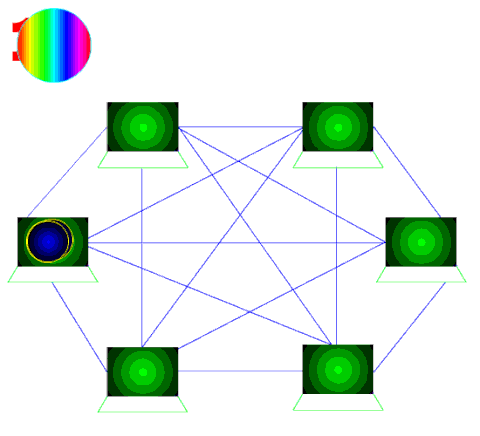

### Full-Mesh

Trong cấu trúc liên kết Full-Mesh, mỗi nút trong mạng được kết nối với tất cả các nút khác bằng cáp riêng.&#x20;

Trong cấu trúc liên kết này, khó có khả năng kết nối giữa hai nút sẽ bị đứt. Bởi vì có nhiều cách kết nối khác.<br>

<figure><img src="https://ld-images-2.s3.us-east-2.amazonaws.com/Network+Fundamentals/images/topology3.gif" alt=""><figcaption></figcaption></figure>

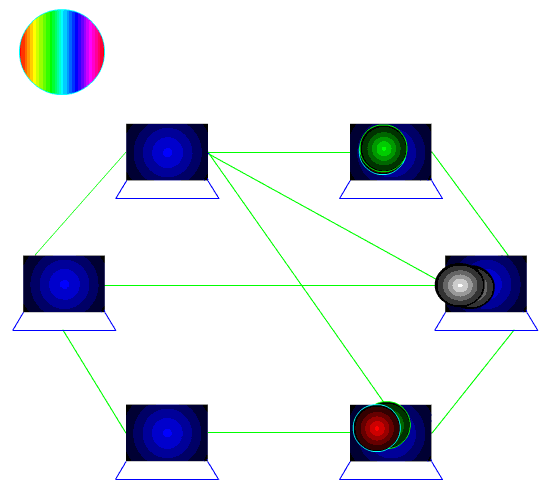

### Partial-Mesh

Trong cấu trúc Partial-Mesh (lưới một phần), mặc dù mỗi nút không được kết nối trực tiếp với tất cả các nút khác nhưng chúng phần lớn được kết nối với nhau.&#x20;

Giống như cấu trúc liên kết Full-Mesh, có nhiều cách khác để tiếp cận nút đích trong trường hợp bị ngắt kết nối.\ <br>

<figure><img src="https://ld-images-2.s3.us-east-2.amazonaws.com/Network+Fundamentals/images/topology4.gif" alt=""><figcaption></figcaption></figure>

## 4. Bus Topology

Bus topology là cấu trúc liên kết trong đó các nút được đặt trên một đường dẫn chung và việc truyền dữ liệu được thực hiện bằng kết nối hai chiều trên đường dẫn này.

In the bus topology, mỗi nút nhận mọi dữ liệu được truyền ngay cả khi nó không thuộc về nó.&#x20;

Vì không có thứ tự phân cấp giữa các nút nên không có mức độ ưu tiên truyền tải.<br>

<figure><img src="https://ld-images-2.s3.us-east-2.amazonaws.com/Network+Fundamentals/images/topology5.gif" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/ZYYqsNPZQknXUwLmZyCt" alt=""><figcaption></figcaption></figure>

Ưu điểm:

* Thêm các node khá dễ dàng
* Tốt cho các mạng nhỏ
* Mở rộng dễ dàng
* Việc sử dụng một cable duy nhất làm giảm chi phí

Nhược điểm:

* Có khả năng cao bị mất gói tin trong mạng
* Hiệu suất có thể bị ảnh hưởng do băng thông được chia sẻ giữa tất cả các node trong mạng
* Tỷ lệ bị ảnh hưởng bởi lỗi trong mạng rất cao
* Nếu có sự cố dứt trong cáp chính cung cấp đường truyền, mạng sẽ được chia thành 2 và các vấn đề sẽ phát sinh trong quá trình truyền gói.

## 5. Point-to-Point Topology

Cấu trúc liên kết điểm-điểm là cấu trúc liên kết đơn giản nhất và bao gồm hai nút được kết nối với nhau.&#x20;

Ví dụ: một cuộc gọi chuyển tiếp giữa hai điện thoại sẽ tạo ra cấu trúc liên kết điểm-điểm hoặc kết nối trực tiếp giữa hai máy tính sẽ tạo ra cấu trúc liên kết điểm-điểm.\ <br>

<figure><img src="https://ld-images-2.s3.us-east-2.amazonaws.com/Network+Fundamentals/images/topology6.png" alt=""><figcaption></figcaption></figure>

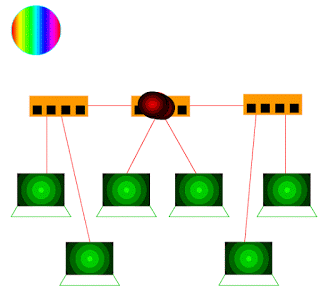

## 6. Tree Topology

Cấu trúc liên kết dạng cây là cấu trúc liên kết mạng lai được hình thành bằng cách kết nối cấu trúc liên kết hình sao và bus.&#x20;

Cấu trúc liên kết cây có thứ tự phân cấp và mỗi nút có thể có số lượng nút con bất kỳ.<br>

<figure><img src="https://ld-images-2.s3.us-east-2.amazonaws.com/Network+Fundamentals/images/topology7.gif" alt=""><figcaption></figcaption></figure>


---
